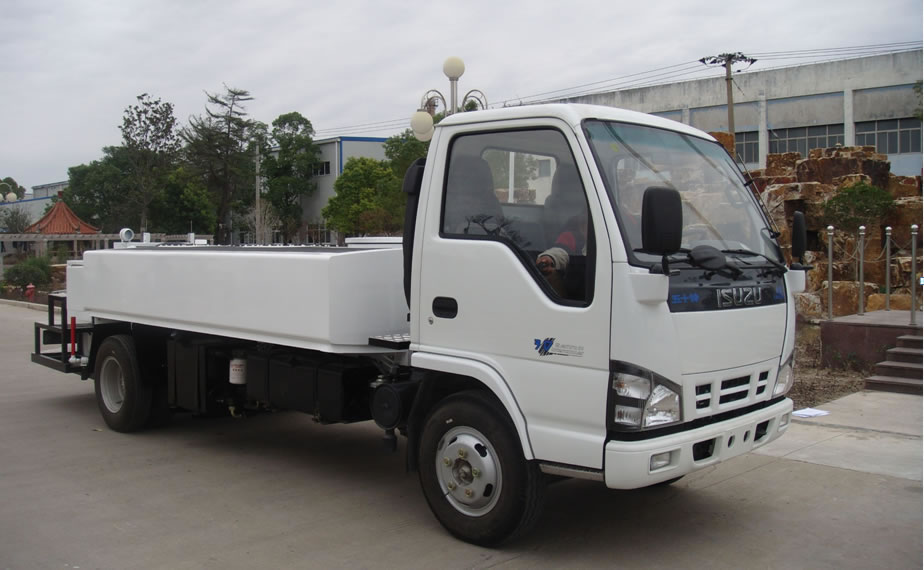

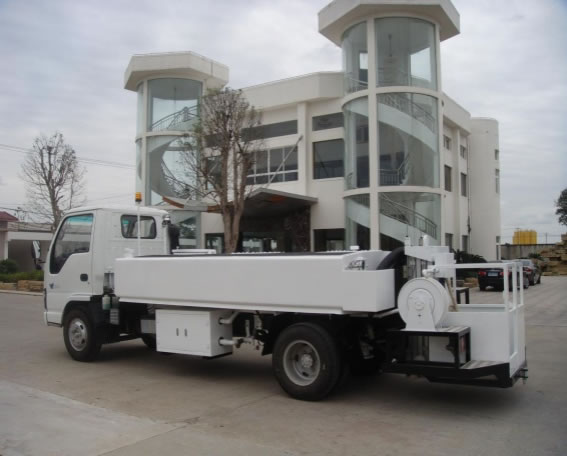

سيارة خدمة مرحاض الطائرة HD-WSZ/WSE

HD-WSZ/WSE Aircraft Water Truck

الوصف
سيارة خدمة مرحاض الطائرة HD-WSZ/WSE هي من معدات الخدمات الأرضية بالمطارات، بحيث توفر خدمات التفريغ والتنظيف لأنظمة التصريف لحمام الطائرة.

هذه السيارة تستخدم بنطاق واسع للعديد من موديلات الطائرات منها فئات طائرات الإيرباص A300، A310، A320، A330، A340، وفئات طائرات بوينغ B727، B737، B747، B767، B777 وفئات طائرات كوماك C919 (COMAC C919).

سيارة خدمة مرحاض الطائرة تتكون من شاسية تصنيف II (الشاسية للكابينة)، مجموعة خزان المياه، نظام التصريف، نظام التزويد بالمياه النظيفة، مجموعة الإطار الخلفي، منصة الرفع، نظام تقل الحركة الهيدروليكي، النظام الكهربائي.

المواصفات الفنية

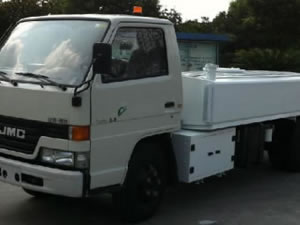

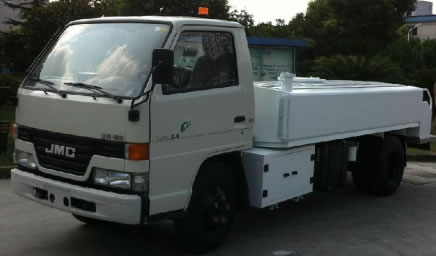

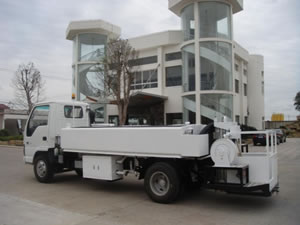

المواصفات		المكون 1 LS40A(JMC/GB4/3m³)/MT	المكون 2 LS40B (JMC/GB4/3m³)/MT	المكون 3 LS40C (600p/GB5/4m³)/MT	المكون 4 LS40D (700p/GB 4/4m³)/MT	المكون 5 LS40E (700p/GB5/4m³)/AT
المحرك	المصنع	JiangLing Engine Co , Ltd	JiangLing Engine Co , Ltd	ISUZU (ChongQing) Engine Co., LTD	ISUZU (ChongQing) Engine Co., LTD	ISUZU (ChongQing) Engine Co., LTD
المحرك	الموديل	JX493ZLQ4	JX493ZLQ5	4KH1CN5HS	4HKI-TCG40	4KH1-TC51
القدرة (KW)		80	85	96	141	140
حجم خزان المياه (لتر)		2700	3000	4000	4000	4000
حجم خزان المياه النظيف (لتر)		1000	1000	1300	1300	1300
حجم خزان مياه التصريف (لتر)		2000	2000	2700	2700	2700
حجم خزان المياه المعاد تدويرها (لتر)		200	200	240	240	240
معدل تدفق المياه (لتر\دقيقة)		136	136	180	180	180
ضغط المياه (ميجا باسكال (Mpa))		0.44	0.44	0.3~0.5	0.3~0.5	0.3~0.5
الوزن فارغ (كجم)		3600	3500	3450	4550	4600
الأبعاد الكلية (طول×عرض×إرتفاع) (مم)		6800X2150X1900	6800X2150X1900	6900x2100x2160	7310x2200x2360	7320x2170x2410
أقصى سرعة (كم\ساعة)		40	40	80	80	80
الشاسية	المصنع	JMC Motor Co., LTD	JMC Motor Co., LTD	ISUZU Motor Co., LTD	ISUZU Motor Co., LTD	ISUZU Motor Co., LTD
الشاسية	الموديل	JX1040TG24	JX1062TPG25	QL1070A5KAY	QL11009KARY	QL1100A8PAY
المسافة بين محوري العجلات		3360	3360	3815	3815	3815
إرتفاع منصة الرفع (مم)		400-3000	400-3000	400-3000	520-3000	520-3000
الإرتفاع عن الأرض (الخلوص)		200	200	180	180	180
المادة\السمك لخزان الماء (مم)		S31603\3مم	S31603\3مم	S31603\3مم	S31603\3مم	S31603\3مم
قطر الدوران (مم)		12800	12800	15500	17000	17000
إنبعاثات المحرك		GB 4	GB 5	GB 5	GB 4	GB 5
موديل علبة التروس\نوع التعشيق		JC528T8\(عدد 5 تعشيق للأمام، عدد 1 تعشيق للخلف)	JC528\(عدد 5 تعشيق للأمام، عدد 1 تعشيق للخلف)	MSB-5SM\(عدد 5 تعشيق للأمام، عدد 1 تعشيق للخلف)	MLD-6Q\(عدد 5 تعشيق للأمام، عدد 1 تعشيق للخلف)	ALLISON1000 \(أوتوماتيك (AT) عدد 2 تعشيق للأمام، عدد 1 تعشيق للخلف)

الميزات

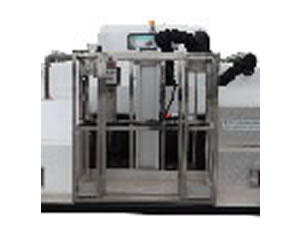

منصة رفع التشغيل
منصة الرفع هي وحدة للتحكم في إرتفاع التشغيل، حيث أن نطاق الرفع يتراوح من 400 إلى 2800 مم، بحيث تتوافق مع إرتفاع التشغيل لأغلب موديلات الطائرات المذكورة سلفاً. وهي عبارة عن أسطوانة تعمل بآلية هيدروليكية، والسطح الخارجي لها مصنوع من سبيكة الألمنيوم.
خزان المياه
1) خزان المياه مصنوع من لوح الفولاذ المقاوم للصدأ 304 بسمك 3 مم، ويتكون من خزان ماء الغسل والتنظيف (في الوسط)، خزان مياه التصريف (في الخلف)، خزان الطرد المركزي لمضخة التفريغ (في الأمام) ممنص الصدمات للخزان. بالرغم من أن الخزانات الثلاثة متكاملة، إلا أنها مفصولة بالكامل عن بعضها.
2) خزان الماء يمكن تحويله إلى خزان الماء العازل وفقاً لاحتياجات العملاء المختلفة.
3) خزان الماء وهيكل العربة متصلة ومرفقة مع بعضها باستخدام طبقة من المطاط، والتي تقلل من إهتزاز العربة أثناء الحركة.
المحرك الهيدروليكي\نظام التشغيل

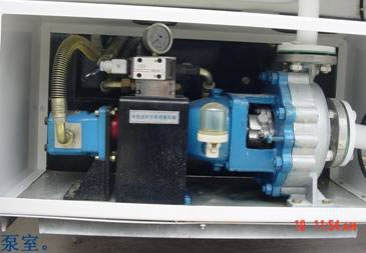

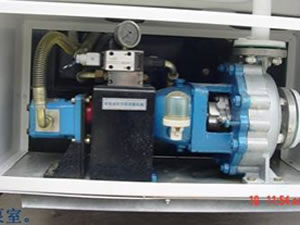

1) نظام التصريف بمضخة التفريغ يشغل بواسطة المحرك الهيدروليكي لكي يوفر خدمات الغسل والتنظيف بكل راحة، وبكفاءة لخزان تصريف مياه الطائرة.
2) مضخة الفولاذ المقاوم للصدأ تشغل بواسطة المحرك الهيدروليكي، حيث تساعد على تنظيف خزان التصريف للطائرة و سيارة خدمة مرحاض الطائرة.

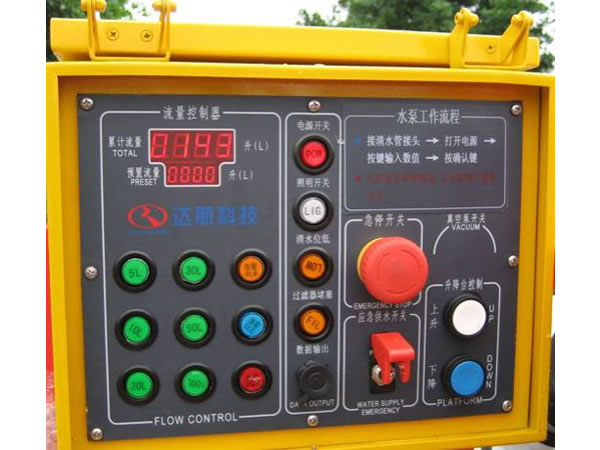

كل مفاتيح التشغيل، المقابس، ولوحات الدوائر الكهربائية مضادة للماء.
